Cross-flow fordampende kondensator

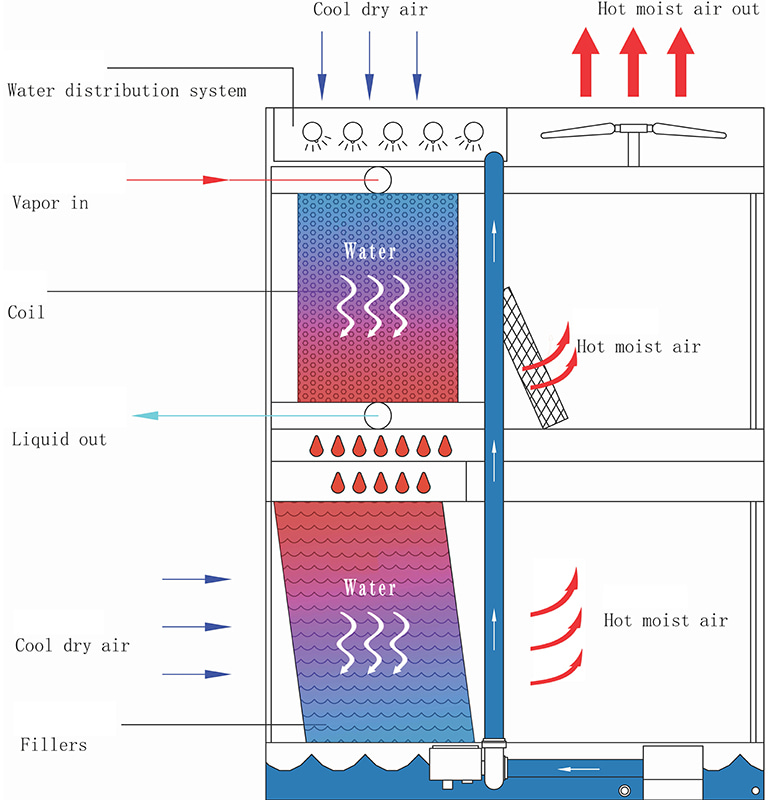

Funktionsprincip for fordampningskondensator:

Tørkølingsprincip:

Varmt vand kommer ind i kølerørsbundtet af den tørre køledel. Sædvanligvis bruger kølerørsbundtet højeffektive varmeoverførselselementer såsom ribberør for at øge varmeoverførselsarealet. Under påvirkning af blæseren strømmer ekstern luft gennem den ydre overflade af kølerørsbundtet. Da varmtvandstemperaturen i røret er højere end lufttemperaturen uden for røret, er der en temperaturforskel mellem de to. Varme overføres fra det varme vand til luften gennem rørvæggen på en fornuftig varmevekslingsmåde, hvilket reducerer varmtvandstemperaturen og øger lufttemperaturen. Den opvarmede luft udledes fra tårnet ved hjælp af ventilatoren, hvorved der opnås indledende afkøling af det varme vand.

Princippet om våd køling:

Det varme vand efter tør afkøling kommer ind i den våde køledel. Varmt vand sprøjtes jævnt på det vanddryppende fyldstof gennem vandfordelingssystemet for at danne en vandfilm. Luften, der kommer ind fra den nederste del af køletårnet, er i fuld kontakt med vandfilmen på fyldstoffet under opadgående strømning. På den ene side kommer luft direkte i kontakt med varmeoverførsel med vand, hvilket reducerer vandets temperatur; på den anden side fordamper en del af vandet til vanddamp og kommer ind i luften og absorberer den latente fordampningsvarme under fordampningsprocessen, hvilket yderligere reducerer vandets temperatur. Det afkølede vand opsamles i opsamlingsbassinet og genbruges. For samtidig at reducere tabet af vanddråber og miljøpåvirkningen fra luftstrømmen, er der sædvanligvis anbragt en vandopsamler og en tågeaffugter på den øverste del af den våde kølesektion. Vandopsamleren bruges til at opsamle vanddråber, og tågeafdæmperen bruges til at fjerne vandtåge i luftstrømmen.

Højeffektiv kondensering:

Fordampningskøling bruges til at reducere kondensationstemperaturen med 10% til 30%.

Vandbesparelse og elbesparelse:

Spar 30% til 50% vandbesparelse end traditionel vandkøletårnsskal og rørkondensator, hvilket sparer køletårnets energiforbrug.

Kompakt design:

Integreret kondenskølefunktion for at reducere fodaftryk.

Stærk tilpasningsevne:

Velegnet til høje temperaturer og tørre områder (afhængig af våd pæretemperatur frem for tør pæretemperatur)

Ventilator system:

Vedtager højeffektiv aksial flowventilator, fuldt forseglet luftstrømsventilatormotor, korrosionsbestandig støbestål multi-rille remskive, og lufttromlen, beslaget og beskyttelsesnettet er lavet af varmgalvaniseret materiale. Ventilatoren har fremragende korrosionsbestandighed i miljøer med høj temperatur og høj luftfugtighed.

Vand distributionssystem:

Korrosionsbestandigt stift polyvinylchlorid (U-PVC), specielt strukturelt design tillader inspektion og vedligeholdelse udefra udstyret uden nedlukning. Den forstærkede knaphuls ABS-dyse med en stor diameter på 360 grader er vedtaget for i høj grad at reducere muligheden for blokering.

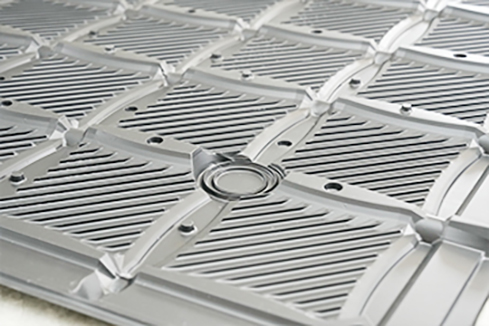

Vandklap:

Opsnapper effektivt vanddråber i luften, og afdriftshastigheden kan nå under 0,001%. Det aftagelige design letter vedligeholdelsen af ​​kølespolen, og polyvinylchlorid (PVC)-materialet er korrosionsbestandigt, ældningsbestandigt og mikrobiel vækst. Installeret på kølervandsstyrepladen for nem rengøring.

Spole:

Den kontinuerligt buede serpentinspiralstruktur reducerer svejsepunktet og reducerer muligheden for vandlækage. Spoletilt-designet letter jævn udledning af væske i røret. Køleren kan modstå en tryktest på op til 2,5Mpa efter den samlede svejsning er afsluttet.

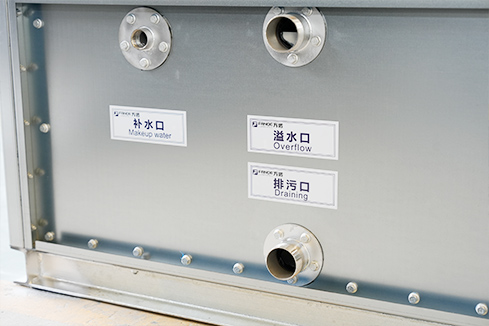

Koldtvandsbakke:

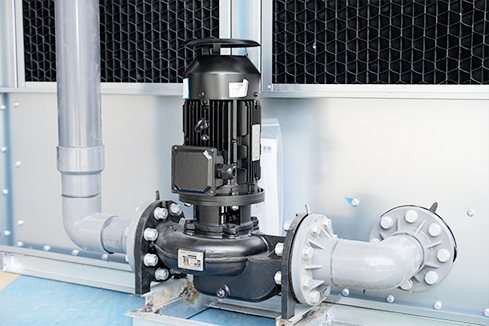

Spraypumpen er udstyret med et rustfrit stålfilter og en omvendt vortexplade. Højden på koldtvandsbakken er rimeligt udformet, hvilket ikke kun kan sikre, at spraypumpen ikke suger luft ind, samtidig med at mængden af ​​tilbageholdt vand minimeres.

Sag:

Fremstillet af højkvalitets magnesiumbelagt aluminium-zink stålplade, belægningen indeholder en kombination af zink, aluminium, magnesium og silicium og har fremragende korrosionsbestandighed. Den normale levetid er mere end 25 år, og den flade overflades korrosionsbestandighed er 6-8 gange så stor som almindelige aluminium-zink stålplader og har unikke selvreparerende egenskaber for banebrydende overfladebelægning.
